Dispositivos esenciales para la Seguridad en Instalaciones Eléctricas

Los fusibles eléctricos son dispositivos de seguridad cruciales en cualquier sistema eléctrico. Su función principal es proteger los circuitos eléctricos contra sobrecargas y cortocircuitos, evitando así daños a los equipos y reduciendo el riesgo de incendios.

En este artículo, exploraremos qué son los fusibles, cómo funcionan, sus tipos y su importancia en la seguridad eléctrica.

¿Qué son los fusibles eléctricos?

Un fusible es un dispositivo que contiene un conductor que se funde cuando la corriente eléctrica que lo atraviesa supera un límite seguro. Este proceso interrumpe el flujo de electricidad, protegiendo así los circuitos y dispositivos conectados. Los fusibles se utilizan en una variedad de aplicaciones, desde electrodomésticos hasta sistemas de energía industrial.

¿Cómo funcionan los fusibles?

El funcionamiento de un fusible se basa en el principio de la resistencia eléctrica. Cada fusible tiene un valor de corriente nominal, que indica la máxima corriente que puede soportar sin fundirse. Cuando la corriente excede este valor, el calor generado por la resistencia del conductor provoca que se funda, creando un circuito abierto. Esto detiene el flujo de electricidad y protege los dispositivos conectados.

Tipos de fusibles

Existen varios tipos de fusibles, cada uno diseñado para diferentes aplicaciones y niveles de corriente. A continuación se presenta un cuadro de clasificación que resume los tipos de fusibles más comunes:

Aquí tienes un diagrama que muestra diferentes tipos de fusibles eléctricos:

Cuadro General de Clasificación de Fusibles

Clasificación	Tipo / Modelo	Aplicación Principal	Características
Baja Tensión IEC	gG (antes gL)	Protección general de cables y equipos	Protección contra sobrecargas y cortocircuitos
	aM	Protección de motores	Solo cortocircuito, requiere relé térmico
	gM	Protección de motores	Sobrecarga y cortocircuito
	aR	Semiconductores	Protección ultrarrápida
	gR	Semiconductores	Protección total ultrarrápida
	gPV	Sistemas fotovoltaicos	Protección de paneles solares DC
	gS	Protección selectiva	Uso industrial especializado

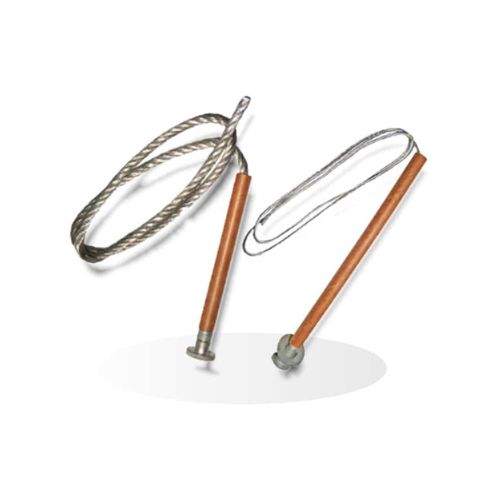

Alta Tensión	Expulsión	Redes eléctricas MT	Protección de transformadores y líneas
	Limitador de corriente	Subestaciones	Alta capacidad de interrupción
	HH	Transformadores MT	Protección de potencia

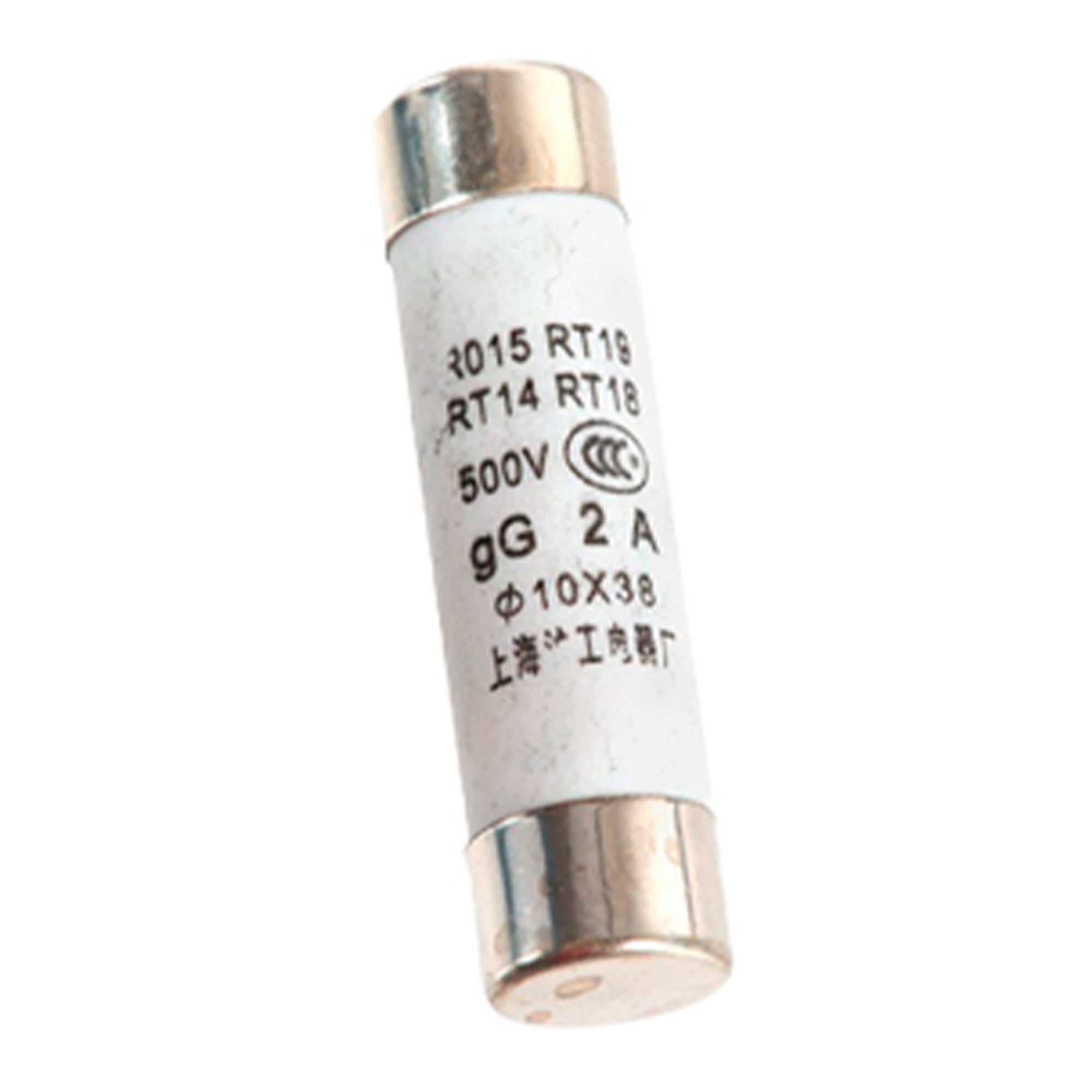

Residencial y Comercial	Cartucho cilíndrico	Tableros eléctricos	Uso general

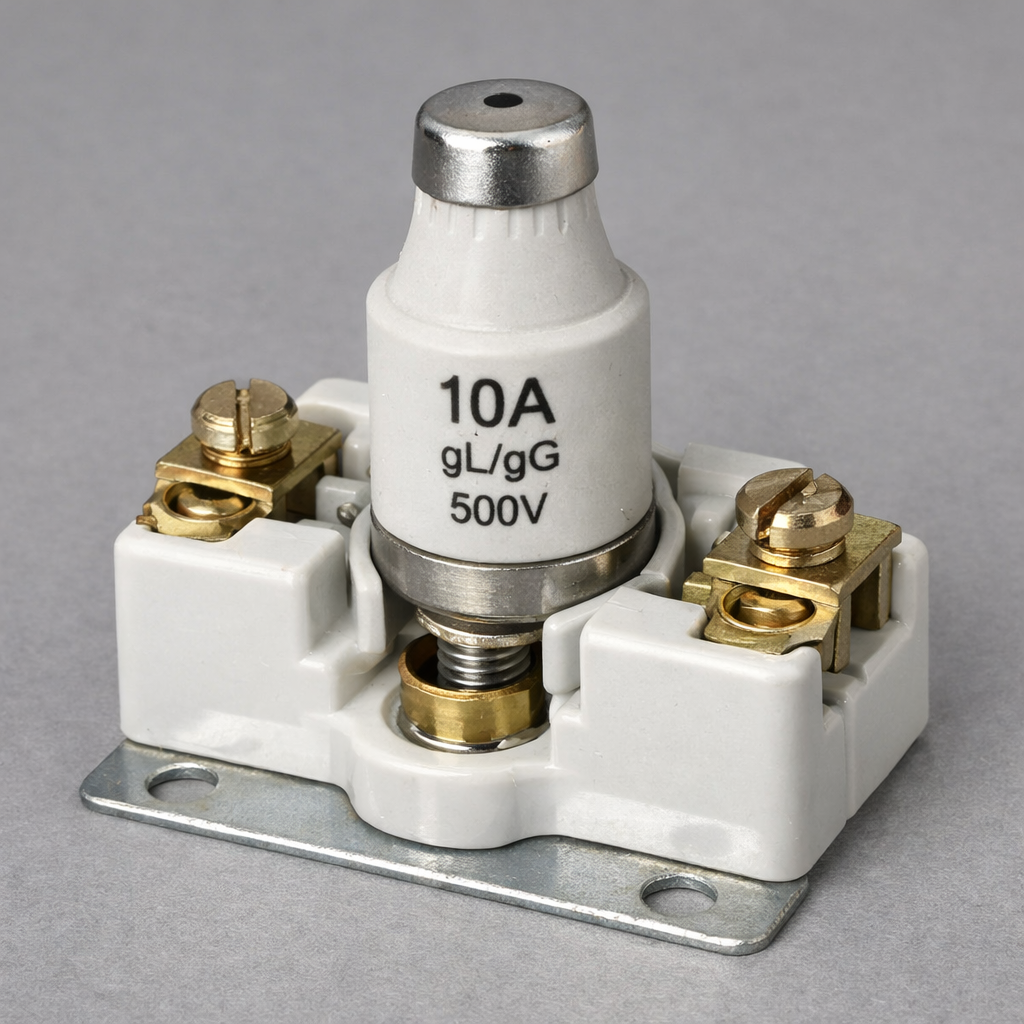

	D01, D02, DIII (Diazed)	Instalaciones europeas	Rosca cerámica
	Neozed	Tableros modernos	Menor tamaño
	NH00	Distribución eléctrica	Potencia pequeña
	NH0	Distribución industrial	Potencia media
	NH1	Distribución industrial	Corrientes elevadas
	NH2	Grandes cargas	Alta capacidad
	NH3	Alimentadores principales	Corrientes muy altas
	NH4a	Industria pesada	Máxima capacidad
Norma UL/ANSI	Clase CC	Control industrial	Protección compacta
	Clase G	Uso general	Baja capacidad
	Clase H	Equipos antiguos	Sin limitación de corriente
	Clase J	Protección industrial	Alta interrupción
	Clase K5	Uso general industrial	Económico
	Clase RK1	Protección superior	Limitador de corriente
	Clase RK5	Protección estándar	Industrial
	Clase L	Grandes corrientes	Alimentadores principales
	Clase R	Protección de motores	Rechazo mecánico
	Clase T	Espacios reducidos	Muy limitador
Electrónica	Vidrio 5×20 mm	Equipos electrónicos	Uso común
	Vidrio 6×32 mm	Fuentes de alimentación	Protección electrónica
	Cerámico rápido	Equipos sensibles	Alta interrupción
	Cerámico retardado	Corrientes de arranque	Protección retardada

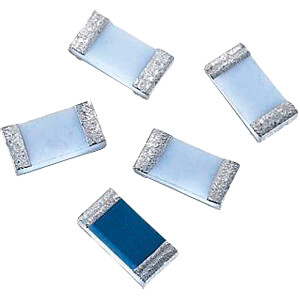

	SMD	Circuitos impresos	Montaje superficial
	Chip Fuse	Electrónica compacta	Protección PCB
	Polyswitch PTC	Autorrearmable	Protección electrónica

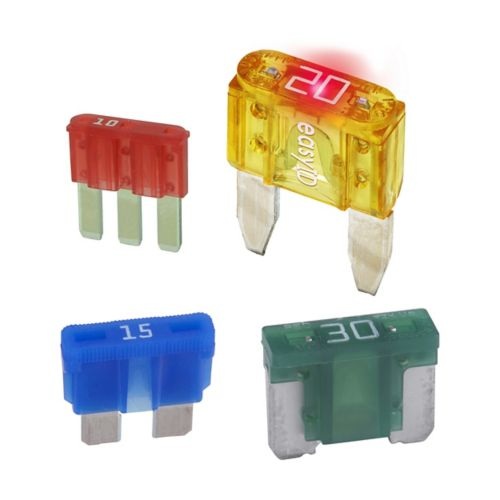

Automotriz	Mini Blade	Vehículos ligeros	Estándar actual
	Micro2	Vehículos modernos	Alta densidad
	Micro3	Vehículos electrónicos	Triple terminal
	ATO/ATC	Automóviles	Muy utilizado
	Maxi Fuse	Alta corriente	Arranque y potencia
	MIDI Fuse	Sistemas auxiliares	Potencia media
	MEGA Fuse	Baterías e inversores	Alta corriente
	ANL Fuse	Audio e inversores	Corrientes elevadas
Energía Renovable	gPV	Sistemas fotovoltaicos	Protección DC
	NH gPV	Plantas solares	Altas corrientes
	Fusible para baterías	BESS	Protección de bancos de baterías
Semiconductores	aR	Variadores de velocidad	Protección rápida
	gR	Convertidores de potencia	Protección completa
	UR	IGBT y SCR	Ultrarrespuesta
	Semiconductor Square Body	Electrónica industrial	Potencia elevada
Transformadores	gG	Transformadores BT	Protección general
	HH	Transformadores MT	Protección especializada
	Expulsión	Transformadores de distribución	Redes eléctricas
Capacitores	Fusible para banco de capacitores	Corrección de factor de potencia	Alta capacidad de interrupción
Minería e Industria Pesada	NH Industrial	CCM y tableros	Protección de potencia
	Clase L	Grandes motores	Alimentadores principales
	Limitador de corriente	Procesos críticos	Protección avanzada

Clasificación según la velocidad de actuación

Tipo	Descripción	Aplicaciones
FF	Ultrarrápido	Semiconductores
F	Rápido	Electrónica
M	Medio	Equipos generales
T	Retardado	Motores
TT	Muy retardado	Grandes arranques

Clasificación según la tensión

Tipo	Rango
Baja tensión (BT)	Hasta 1.000 V AC
Media tensión (MT)	1 kV a 36 kV
Alta tensión (AT)	Más de 36 kV

Clasificación según la construcción

Construcción	Aplicación	Imagen referencial
Cilíndrico	Tableros eléctricos
NH cuchillas	Industria
Roscado Diazed	Comercial
Vidrio	Electrónica
Cerámico	Electrónica industrial
SMD	PCB
Blade	Automotriz
Expulsión	Media tensión

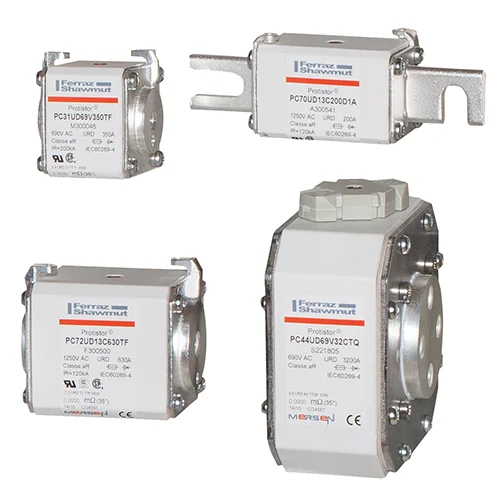

Square Body	Semiconductores

Principales fabricantes mundiales

Logo	Fabricante	País de origen	Especialidad

Siemens

Alemania

Fusibles industriales, NH, protección de motores y distribución eléctrica

Eaton

Estados Unidos

Amplia gama de fusibles UL, IEC y protección de semiconductores

Mersen

Francia

Fusibles industriales, fotovoltaicos y ultrarrápidos

Littelfuse

Estados Unidos

Electrónica, automotriz, semiconductores y energía renovable

Schneider Electric

Francia

Fusibles cilíndricos, NH y soluciones de distribución eléctrica

ABB

Suiza

Protección industrial, media tensión y distribución de energía

SIBA

Alemania

Fusibles especiales para semiconductores, minería y aplicaciones críticas

Se consideran como familias principales: gG, aM, gM, aR, gR, gPV, NH, Diazed, Neozed, Clase CC, Clase J, Clase RK1, Clase RK5, Clase T, Clase L y fusibles de media tensión, ya que cubren más del 95% de las aplicaciones industriales modernas.

Importancia de los fusibles en la seguridad eléctrica

La seguridad eléctrica es una prioridad en cualquier instalación. Los fusibles son una de las primeras líneas de defensa contra fallos eléctricos. Algunas de sus principales ventajas incluyen:

• Prevención de incendios: Al interrumpir el flujo de electricidad durante una sobrecarga, los fusibles reducen el riesgo de incendios provocados por el calentamiento excesivo de los cables.
• Protección de equipos: Los fusibles protegen los electrodomésticos y maquinaria costosa de daños que pueden resultar de corrientes excesivas.
• Mantenimiento sencillo: Reemplazar un fusible fundido es una tarea sencilla y económica, lo que facilita el mantenimiento de los sistemas eléctricos.

Conclusión

En resumen, los fusibles eléctricos son componentes esenciales que desempeñan un papel crucial en la protección de instalaciones eléctricas. Conocer su funcionamiento y tipos puede ayudar a los propietarios y profesionales a asegurar la seguridad y eficiencia de sus sistemas eléctricos. No subestimes la importancia de estos dispositivos: un fusible adecuado puede marcar la diferencia entre la seguridad y el riesgo de un accidente eléctrico.
